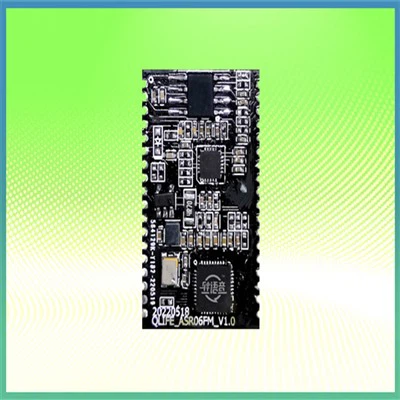

Офлайн модул за гласово управление

ПИН номер

Име на ПИН

Функционално описание

1

GND

GND

2

SPK_MUTE

Изходният щифт на усилвателя, високо ниво за тихо, ниско ниво за работа

3

DC5V

Вход за захранване на DC5V модула

4

VDD_3V3

Модулът има вътрешен LDO 3.3V изход, който може да се използва за захранване на мощност до периферни устройства за малки товари

5

GND

GND

6

GPIO_06

Gpio/i2s_sdi/i2c_sda/uart_tx1/pwm0

7

GPIO_07

Gpio/i2s_lrck/i2c_scl/uart_rx1/pwm1

8

GPIO_08

Gpio/i2s_sclk/pdm_dat/uart_tx2/pwm3

9

GPIO_09

GPIO/I2S_SDO/PWM2, PG_ENBURN Активирайте ПИН (високо ниво за влизане в изгаряне), се препоръчва да резервирате тестова точка

10

GPIO_10

Gpio/i2s_mclk/pdm_clk/uart_rx2/pwm4

11

UART_TX0

GPIO/UART_TX0/I2C_SDA/PWM1 (порт за изгаряне, се препоръчва да се запази)

12

UART_RX0

GPIO/UART_RX0/I2C_SCL/PWM2 (порт за изгаряне, препоръчва се да се запази)

13

Micr+

MIC вход Положителен полюс (изберете този MICC като AEC вход за отмяна на ехо)

14

Микро-

MIC вход отрицателен полюс (изберете този MICR като вход на AEC за отмяна на ехо)

15

Micl+

MIC вход Положителен полюс (единичен микрофон и отмяна на ехо изберете този MICL като вход на MIC)

Не.

Име

Функция

1

Дълго натиснете бутона за самообучение.

1: Кратка преса:

Кратка натискане, за да възпроизведете гласа на отговора, съответстващ на предишната команда.

2: Дълга преса:

Дълго натиснете, за да инициирате самообучение за командата, свързана с гласа на отговора. В режим на самообучение дълго натискане ще излезе от режима на обучение.

Забележка:Броят на командните записи трябва да бъде по -малък или равен на 20.

2

Изтрийте гласовия бутон за самообучение.

1: Hort Press:

Кратко натискане, за да възпроизведете гласа на отговора, съответстващ на следващата команда.

2: Дълга преса:

Дълго натиснете, за да изтриете данните за самообучение за командата, свързана с гласа на отговора. В режим на изтриване дълго натискане ще излезе от режима на изтриване.

3

Говорител

1, стандартната конфигурация е 8 ома, 1 вата, с терминал по подразбиране 2.0.

4

Батерия

1, запазен интерфейс на батерията, Type-C по подразбиране

5

Type-C

1, захранване по подразбиране чрез Type-C, със запазен интерфейс за зареждане

6

USB

1, Захранване през терминал 2.0 (включително терминална адаптер Type-C до 2.0) или Type-C, избираем

7

Надстройка интерфейс

1, GND, DP, DM, VCC

8

Дисплей на състоянието на LED светлина

1: BLE LIGHT ON: Показва успешната Bluetooth връзка.

2: Del Light On: Показва изтриването на самостоятелно обучение.

3: Научете светлина върху: Показва въвеждането на гласов режим на самообучение.

4: Захранване на захранването: Показва нормалното захранване.

9

Комуникационен интерфейс

1, VCC, GND, TX, Rx

10

Микрофон (MIC) интерфейс

1, терминал по подразбиране 2.0; Моля, обърнете внимание на положителните и отрицателните полюси на микрофона (MIC).
